IWF-03多参数智能探头


(一)技术原理

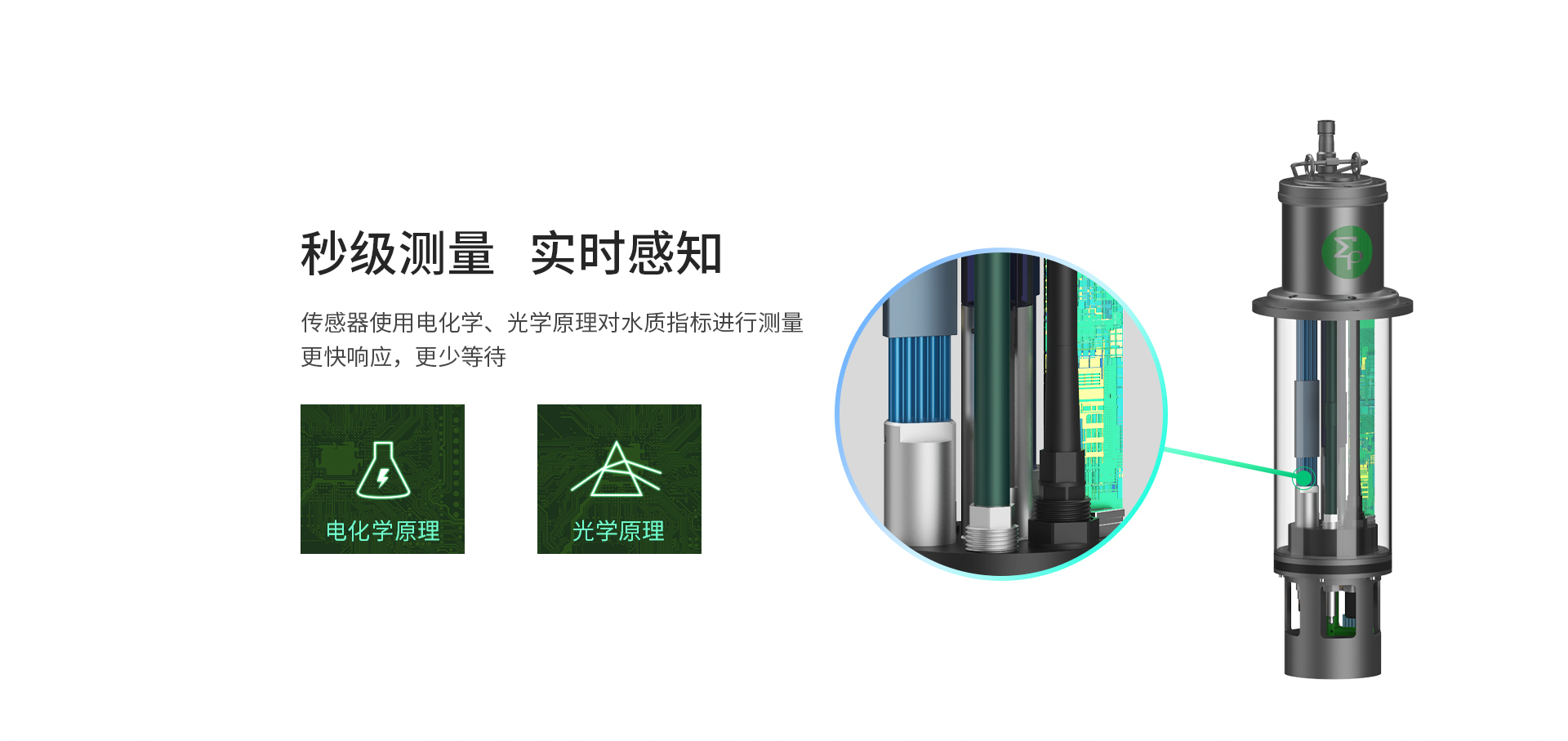

       杭州希玛诺在线水质多参数智能探头,是一台用于采集水质数据的多参数智能化仪器。通过高集成一体化智能数字传感器来获取水质参数数据。每个传感器通过不同的电化学、光学或物理检测手段来测量各自的参数,以对水中有机物、有害物质及杂质如COD(化学需氧量)、NH3-N(氨氮)、Tb(浊度)、DO(溶解氧)、pH(酸碱度)、WT(水温)等的无二次污染的快速检测和工业生产过程中液体成分指标在线无损检测控制,每个传感器接口可以连接任一希玛诺的传感器并可以自动识别其类型。探头直接输出Modbus格式数据。通过数据传输显示终端以GPRS/CDMA/BDS无线网络为依托,向互联网大数据平台数据库定时发送原位检测数据。



(二)产品组成

       仪器由数据传输显示终端和集成式多参数传感器二部分组成。数据传输显示终端有户外挂壁安装式、车载移动式、控制盘安装多种形式。集成式多参数传感器分为水下投入或固定潜入,管道、水箱法兰安装流通式。可按需求定制配置多个电极传感器组合。



(三)产品优势

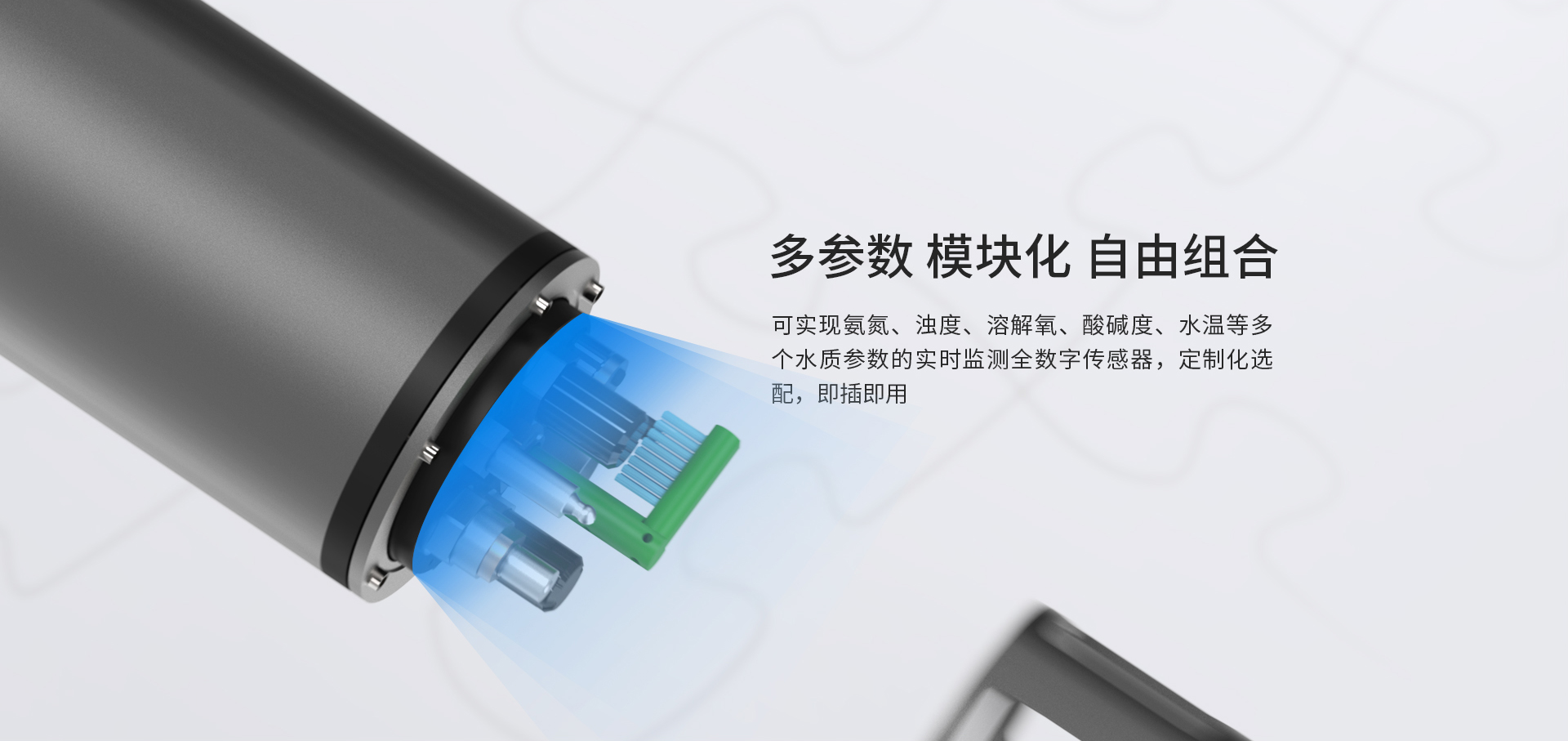

✿ 数字传输高抗干扰:全数字传感器,即插即用,自由组合;

✿ 数据保存、传输独立:每个传感器数据存储在各自传感器内,方便更换与校准;

✿ 多种清洗模式:自动清洁刷;气动和超声清洗装置;

✿ 独特防水设计:隔离分仓结构,互不影响、一个传感器发生故障不影响其他传感器工作;

✿ 灵活安装:直接投入水中;法兰式安装在流通管道、箱体之上;车载移动式即插即用;

✿ 便捷测量显示:户外数据交换和就地显示器固定测量;便携式显示器流动测量;

✿ 快速通讯:GPRS网络通讯,手机、电脑客户端可快速访问。



(四)技术参数

接口

防水连接器快速接插,支持RS-485 MODBUS协议

环境温度

-20 - 50℃

防护等级

IP68

精度

参照各传感器

电源

12-24V DC, 0.5W(典型)

材料

316,钛合金和POM

运行方式

投入或潜入式,法兰连接流通式,便携式

尺寸

∅106x331.5mm,∅160x425mm



(五)测量指标

传感器

原理

参数

范围

精度

分辨率

防水等级

pH

电极法

pH

0-14

0.2pH

0.01pH

IP68

电导率

电极法

电导率、温度

盐度、TDS

0-100mS/cm

-20-50℃

±1%读数/10uS/cm

0.2

0.1uS/cm

0.01℃

IP68

溶解氧

荧光法

溶解氧

温度

0-25mg/L

-20-50℃

±0.2mg/L

0.2℃

0.01mg/L

0.01℃

IP68

浊度

叶绿素

蓝绿藻

光学法

浊度NTU

0-1000NTU

0.5NTU/±5%读数

0.01NTU

IP68

光学法

叶绿素a

0-500ug/L

±5%FS

0.01ug/

IP68

光学法

藻蓝蛋白

0-100ug/L或0-100RFU

±5%FS

0.01ug/L

IP68

余氯

电极法

CL_

0-20 mg/L

±1%FS

0.01mg/L

IP68

氨氮pH二合一传感器

电极法

pH、NH4-N

pH 0-14/NH4-N 1.0-1000mg/L仅淡水应用

0.2pH

±10%读数/2mg/L

0.01pH

0.01mg/L

IP68

COD

光学法

COD

0-300mg/L(KHP)

±10%FS/0.5mg/L

0.01mg/L

IP68

CDOM/fDOM

水中油

光学法

荧光溶解有机物

0-300ppb QSU

±10%FS

0.01ug/L

IP68

光学法

水中油类

0-5000ppb PAH

±10%FS

0.01ug/L

IP68

硝氮

光学法

NO2+3-N

0.1-50 mg/L

±5%FS

0.01mg/L

IP68

氟离子

电极法

F+

0.005-20 mg/L

±1.5%FS

0.01mg/L

IP68

透明度传感器

光学法

透明度

2-100cm仅淡水应用

0.3mm/±5%读数

0.1mm

IP68




(六)安装方式

     该检测仪器总体结构分为两部分,一部分为水中电极探头部分----集成式多参数传感器电极探头,另一部分为岸上数据交换通讯箱部分----数据传输显示终端。数据传输显示终端箱有户外挂壁安装式,抱柱安装式和车载移动式。集成式多参数传感器电极探头有水下投入或固定潜入,管道、水箱等多种安装形式选择。



(七)适用范围

 ✿ 地表水(湖库水源地监测,河流入海口监测,河湖断面监测)

 ✿ 地下水

 ✿ 工农业废水

 ✿ 生活污水处理排放水
